Fluxograma hidráulico de água gelada online, com cálculo das bombas
Editor de fluxograma hidráulico de sistemas de água gelada, água quente e condensação: chillers, torres, bombas, coletores, válvulas e acessórios. Dimensiona as tubulações por Hazen-Williams, válvulas por Kv/Cv, caminho crítico e altura manométrica das bombas. Exporta DXF e SVG.
Sem instalação e sem cartão de crédito. Funciona em qualquer navegador.
Preço
R$ 25,00 /mês só esta calculadora, ou R$ 250,00 /ano
Ou o plano Pro com todas as calculadoras por R$ 131,00/mês.
- Projetos ilimitados salvos na nuvem
- Memorial de cálculo
- Pix, cartão ou boleto, com nota fiscal
- Cancele a renovação quando quiser; o período pago vale até o fim
O que a calculadora faz

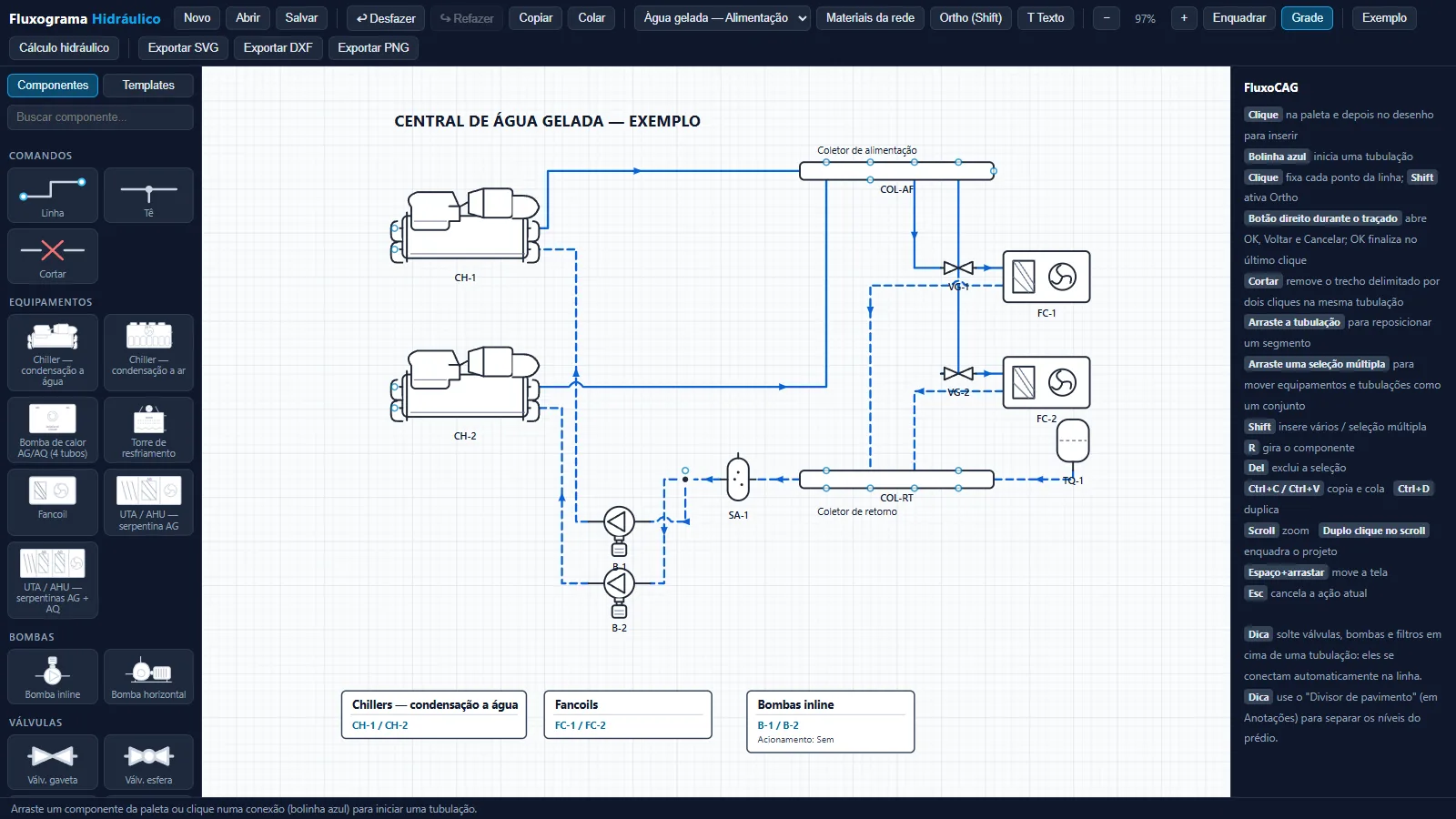

O módulo de fluxograma hidráulico é um editor gráfico onde você desenha o esquema da central de água gelada, do circuito de água quente ou de condensação, arrastando chillers, torres de resfriamento, bombas, coletores, fan-coils, válvulas de balanceamento, válvulas de duas e três vias, filtros e acessórios, e ligando tudo por tubulações.
Cada trecho é dimensionado por Hazen-Williams com a vazão que passa por ele, cada válvula pelo Kv ou Cv, e o programa encontra o caminho crítico de cada bomba e calcula a altura manométrica total (AMT) que ela precisa vencer, somando tubulação, acessórios, equipamentos e desnível.
O desenho sai em DXF para o AutoCAD e em SVG, com as vazões, diâmetros e perdas anotadas, para compor a prancha do projeto executivo.
Para quem é
Projetistas de centrais de água gelada e de sistemas hidrônicos que precisam especificar bombas e válvulas e entregar o fluxograma no padrão do escritório.
Perguntas frequentes sobre fluxograma hidráulico
- Serve para água quente e condensação também?
- Sim. O editor tem os componentes dos três circuitos e o cálculo de perda de carga é o mesmo, com as propriedades da água na temperatura de cada um.
- Consigo abrir o desenho no AutoCAD?
- Sim. A exportação em DXF mantém as linhas, os símbolos e os textos em camadas, para editar e inserir na prancha.
Comece agora
Crie a conta e use Fluxograma Hidráulico e todas as outras calculadoras por 48 h, sem cartão.
