Calculadora de perda de carga em duto reto (gratuita)

Calculadora gratuita de perda de carga em duto reto retangular ou circular por Darcy-Weisbach com fator de atrito de Swamee-Jain: velocidade, Reynolds, diâmetro equivalente e bitola comercial mais próxima, conforme ASHRAE.

Grátis, sem cadastro e direto no navegador. Com uma conta, você testa também as outras calculadoras por 24 h.

Preço

R$ 0 para sempre, com conta gratuita

  • Projetos ilimitados salvos na nuvem
  • Memorial de cálculo
  • Pix, cartão ou boleto, com nota fiscal
  • Cancele a renovação quando quiser; o período pago vale até o fim

Calcule agora

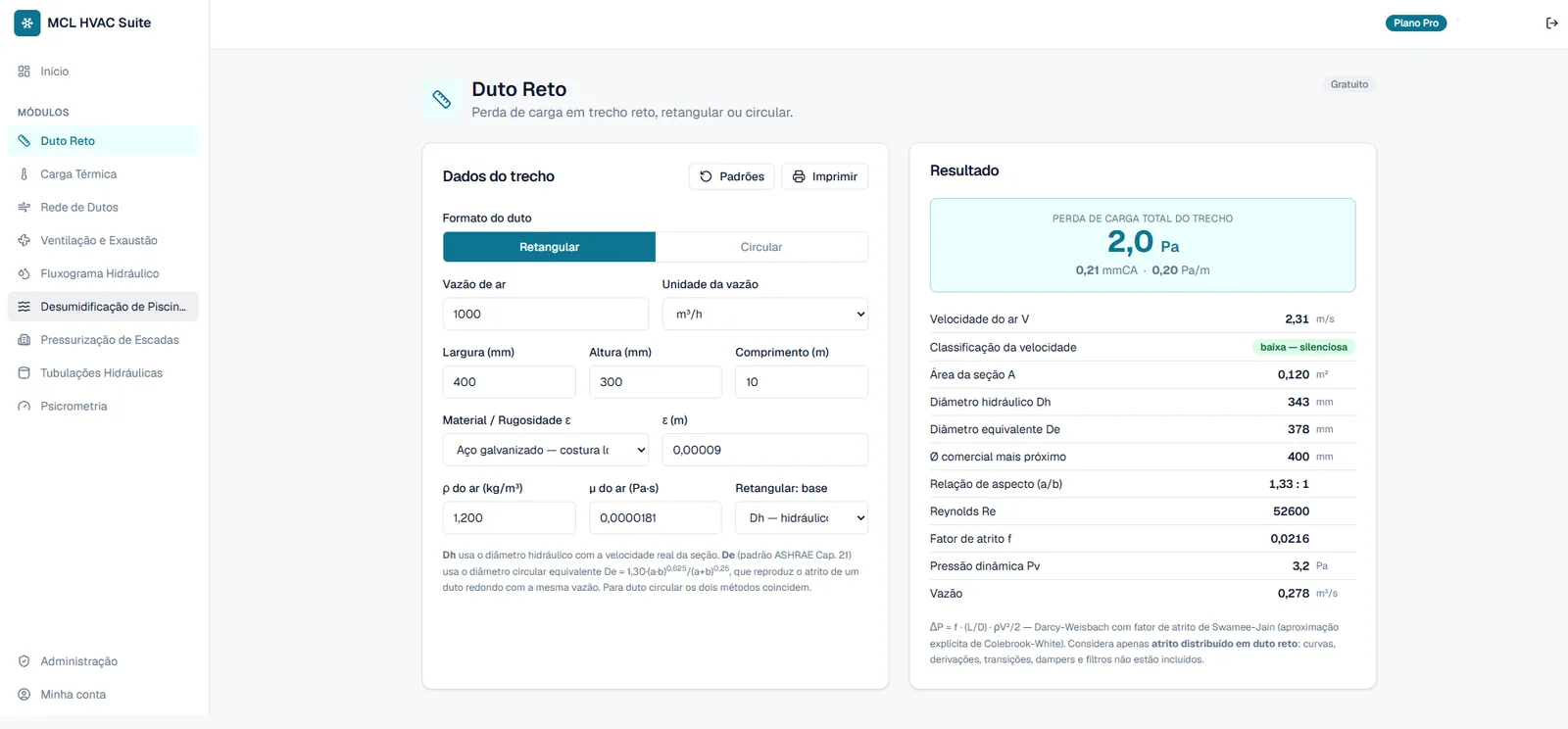

Dados do trecho

Dh usa o diâmetro hidráulico com a velocidade real da seção. De (padrão ASHRAE Cap. 21) usa o diâmetro circular equivalente De = 1,30·(a·b)0,625/(a+b)0,25, que reproduz o atrito de um duto redondo com a mesma vazão. Para duto circular os dois métodos coincidem.

Resultado

Perda de carga total do trecho
2,0 Pa
0,21 mmCA  ·  0,20 Pa/m
Velocidade do ar V2,31m/s
Classificação da velocidadebaixa — silenciosa
Área da seção A0,120m²
Diâmetro hidráulico Dh343mm
Diâmetro equivalente De378mm
Ø comercial mais próximo400mm
Relação de aspecto (a/b)1,33 : 1
Reynolds Re52600
Fator de atrito f0,0216
Pressão dinâmica Pv3,2Pa
Vazão0,278m³/s

ΔP = f · (L/D) · ρV²/2 — Darcy-Weisbach com fator de atrito de Swamee-Jain (aproximação explícita de Colebrook-White). Considera apenas atrito distribuído em duto reto: curvas, derivações, transições, dampers e filtros não estão incluídos.

O que a calculadora faz

A calculadora de duto reto é o módulo gratuito do Resulta HVAC. Informe a vazão de ar e as dimensões do duto, retangular ou circular, e obtenha a velocidade, o número de Reynolds, o diâmetro equivalente e a perda de carga por metro pela equação de Darcy-Weisbach com o fator de atrito de Swamee-Jain, com a rugosidade do material.

Ela usa a base hidráulica (Dh) ou o diâmetro equivalente de igual atrito (De) da ASHRAE, à sua escolha, e sugere o diâmetro comercial circular mais próximo. É a ferramenta certa para uma conferência rápida em obra, uma aula ou um orçamento preliminar.

Para quem é

Qualquer pessoa da área: estudantes, técnicos e engenheiros que precisam de um número rápido e confiável.

Perguntas frequentes sobre duto reto

É grátis mesmo?
Sim. Ela funciona nesta página, direto no navegador e sem cadastro. Os demais módulos têm teste grátis para contas novas e depois podem ser assinados avulsos ou no plano Pro.
Qual a diferença entre Dh e De?
O diâmetro hidráulico (Dh) vem da geometria da seção; o diâmetro equivalente (De) é o do duto circular com a mesma perda de carga para a mesma vazão. Para dimensionar pela tabela de atrito da ASHRAE, usa-se De.

Comece agora

A calculadora de duto reto é livre. Crie a conta e use também as outras calculadoras por 24 h, sem cartão.
